无人值守泵站自动化监控系统

福州芝麻智水科技有限公司   2022-2-20

工程概述

通过技改工程使泵站实现远程控制目标，实现泵站现场少人值守、无人值守的作用。

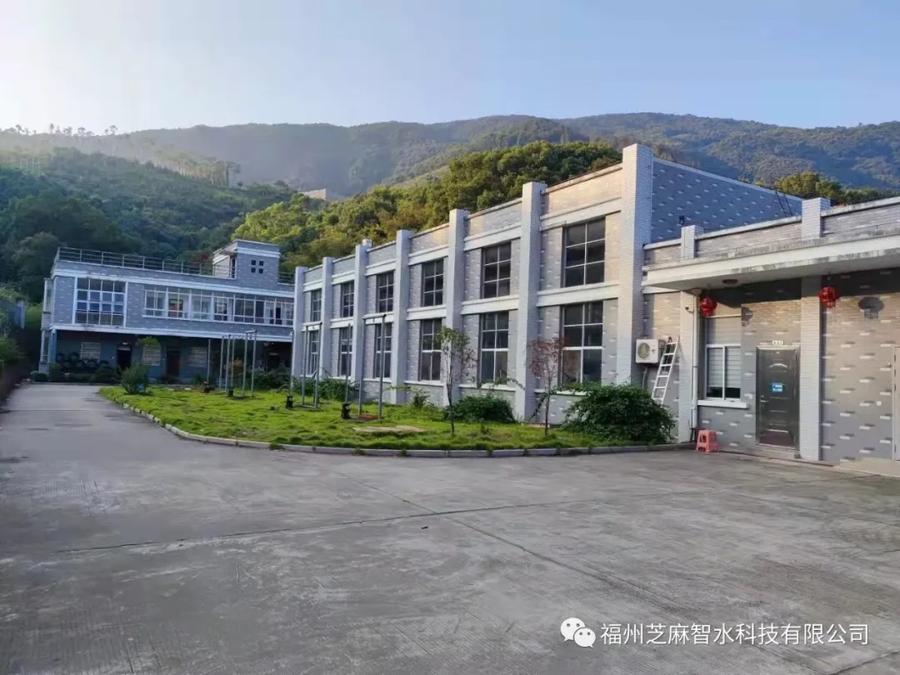

项目结构

生产车间总装机4台水泵，单台电机功率315kW的同步机组，总装机4×315kW，电机额定电压10kV。其中1#~3#水泵电动机组（立式）启动方式均为采用直接启动，4#水泵电动机采用变频启动。设有8个电动阀门，单台阀门功率3kW，总功率3×8kW，额定电压380V。

泵站设置2个DN900的进水总阀门，1个DN1200的出水总阀门，3个总阀门都是手动阀门。无法通过自动化系统进行远程控制。两个进水阀门水分别流入泵前两个高为5m的前池，通过四台10KV水泵，将水输送到总输水管。

视频系统主要用于监视站内主要设备的运行情况，当泵站无人值守时，监控视频的重要性显得尤为重要。

实施方案

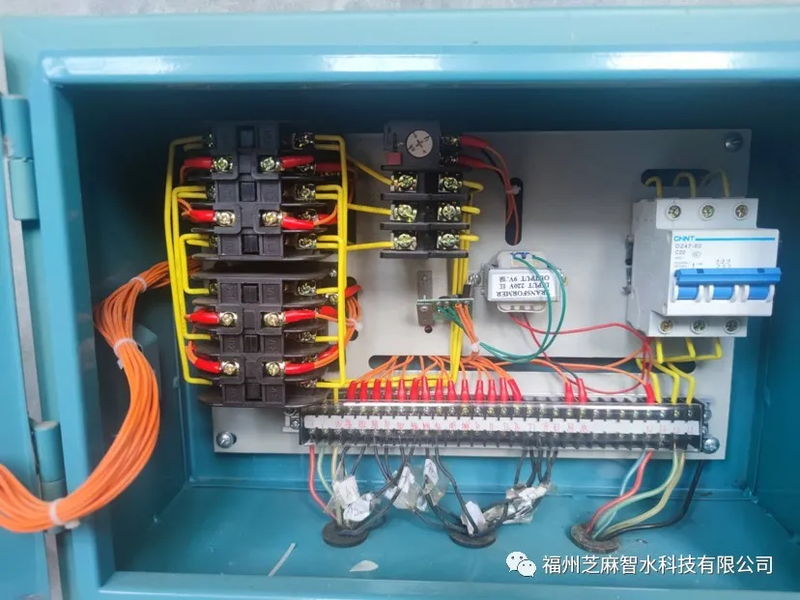

泵前后阀门控制

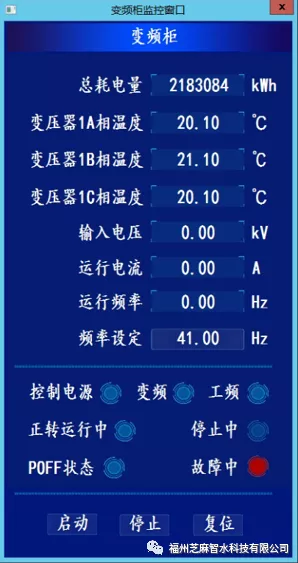

变频柜控制

Iseez通过串口服务器，对变频器进行状态监视，启停控制、频率设定
