防潮闸自动化监控系统

福州芝麻智水科技有限公司   2019-11-13

工程概述

        如意湖排涝防潮闸工程是一座以防洪排涝、纳潮防潮、市政交通、水体交换、控制环境、维持景观水位功能的控制性枢纽工程，主要建筑物等级为一级，次要建筑物为三级，工程总投资为1.88亿元，工程在台风‘尼伯特’来袭时，水闸已经历过了一次检验，在防潮与城区排涝有着在重要贡献。

工程概述

      主体结构闸室分三部分布置，闸室结构采用整体结构。两侧各对称布置4孔闸室为防潮（蓄水）闸、闸室净宽10m，底板高程+0.5~+2，总长103m;中间为3孔排涝放空闸，闸室净宽10m，底板高程-3.0m，3孔设为一个闸段，总长37.0m，50年一遇设计洪峰流量为310m3/S。排涝闸的工作闸门用10×5.2m弧形钢闸门、2×1000kN液压启闭机，动水启闭，防潮闸的工作闸门采用10×2.4m弧形钢闸门、2×500kN液压启闭机、动水启闭，检修闸门采用10×2.8m平板叠梁钢闸门、2×160kN门机，静水启闭。

远程控制

软件可实现远程控制与在线状态检测把现场的数据实时传送上来，该远程控制系统界面主功能可分为首页、菜单、查询、用户安全、退出这五部分

·首页

该界面是主界面可以进行登录用户、注销用户、修改密码、用户管理、运行系统、退出、联系我们，点击相应的功能进行界面切换。

·菜单

菜单可以进行闸门控制与全景图的子选项选择。

该界面是闸门控制同时也是远程系统的首页可以进行8个闸门液压系统的监控与8个闸门的控制，控制过程中可以实时显示闸门的开度信息、内湖与外海的水位、液压系统的压力值和温度值等参数信息。

该界面是全景图可以显示闸门与外海、内湖的主要信息。

·查询

点击查询选择子选项界面：设置、历史曲线、实时报警、历史报警、历史开度、历史操作、实时水位曲线、历史水位。

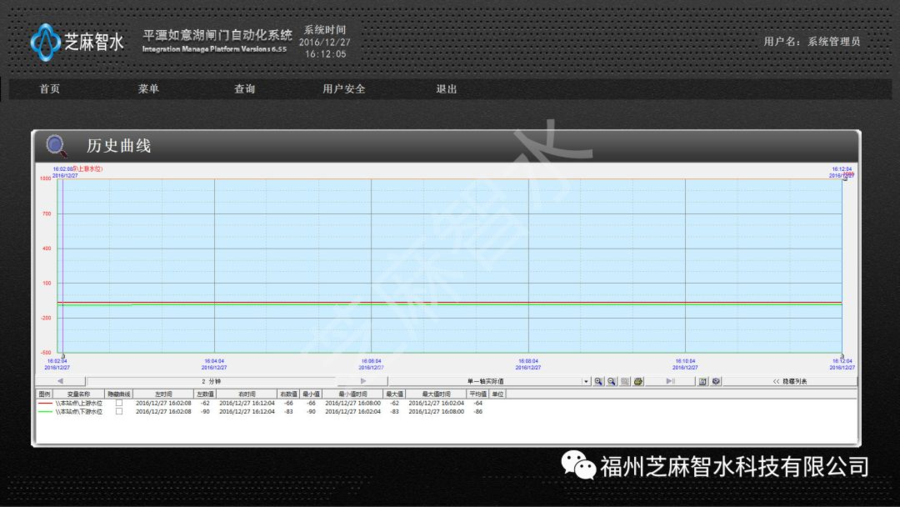

该界面是历史曲线红色曲线显示上游水位绿线曲线显示下游水位，它们根据时间的变化进行上下移动，同时点击设置可以进行曲线上关于时间与曲线样式的设置等。

该界面是实时报警，标准报警窗共分为三部分：工具条、报警和事件信息显示部分、状态栏。工具条可以进行报警的确认、报警的暂停与恢复滚动、更改报警类型、更改事件类型、更改优先级、更改报警组、更改报警信息源。

该界面是历史报警界面，可以设置时间把之前报警信息进行回访。

该界面是历史开度界面，可以设置时间把之前开度信息进行回访。

该界面是历史操作界面，可以设置时间把之前设置记录进行回访。

该界面是实时水位显示界面，可以根据时间把当前的水位以曲线的形式表达出来。

该界面是历史水位界面，可以设置时间把之前水位记录进行回访。

以上界面的数据可以进行打印，方便进行交接换班与登记。

·用户安全

点击用户安全选择子选项界面用户管理、更改用户、更改密码、用户注册子选项。

·退出

操作完毕后以免其他人员误操作进行用户退出。
