恒压供水自动化监控系统

2021-06-22

恒压供水自动化监控系统


福州芝麻智水科技有限公司 2019-11-12




项目介绍




                                                                                                                                                                                                                                                 20210621


   对于城市生活中的居住区供水我们采用恒压供水,可以进行楼层供水的分段,包含了高压供水区、中压供水区等。恒压供水能够保持供水压力的恒定,可使供水和用水之间保持平衡,即用水多时供水也多,用水少时供水也少,从而提高了供水的质量。同时该项目具有自动水箱清洗的功能,可以对水箱池内壁进行定时的三维空间的扫描清洗,减少了人员进行后期的维护清理。




  20210621




工程分类



                                                                                                                                                                                                                          20210621


工程大致分为两个系统一个是储水系统另一个是水流控制系统,储水系统主要由水箱组成,把供水的水源暂时存放在水箱中进行监测,查看各类水质参数确保水质是否合格,水箱内部同时有两种不同的高压冲洗喷头可以定期进行冲洗确保水箱的干净。水流控制系统主要是由机泵与阀门组成,机泵用到了变频控制保障了良好的供水要求,阀门采用自动与手动两种模式,自动可以快捷的进行控制,手动确保在电动发生问题的情况下进行二次操作。



         20210621



核心部分


·硬件


      控制类硬件主要是PLC系统进行集成控制,控制根据地点分为两类,一类是可以在现场进行触摸屏的现地控制,另一类也可以通过电脑进行远程的监控与控制,方便了人员可以在室内就可以了解到供水机房的情况以便进行远程控制。


  • 软件-远程控制


DcsRdbManager为数据库软件 iSeez为主设备软件 DcsMonitor为界面软件





软件介绍


    软件可实现远程控制与在线状态检测把现场的数据实时传送上来,该远程控制系统界面主功能可分为四个主界面:监控系统界面、操作平台界面、查询界面、用户安全界面。





1.监控系统界面

监控系统可实现对三个水箱的实时监控,体现阀门全开/全关/开启中/关闭中相应状态。



      点击查看集水井参数即可查看集水井泵1运行信号和集水井泵2运行信号以及集水井泵故障信号。点击查看水质监测柜参数即可查看水质监测柜的余氯值、温度值、浊度值、PH值数据。



      显示低区泵组、中区泵组、高区泵组、超高区泵组数据。以超高区泵组数据为例,点击查看超高区泵组数据,跳转至一级界面,可分别查看三台泵的数据和超高区泵组数据。



点击查看超高区泵组数据”可显示超高区泵组数据,跳转至二级界面。



同理低区泵组3#泵为例,点击查看低区泵数据后点击查看3#泵数据即可查看相对应的数据。


2.操作平台



在系统首页界面,点击“操作平台”按钮,下拉框显示设备操作、一号水箱、二号水箱、三号水箱。

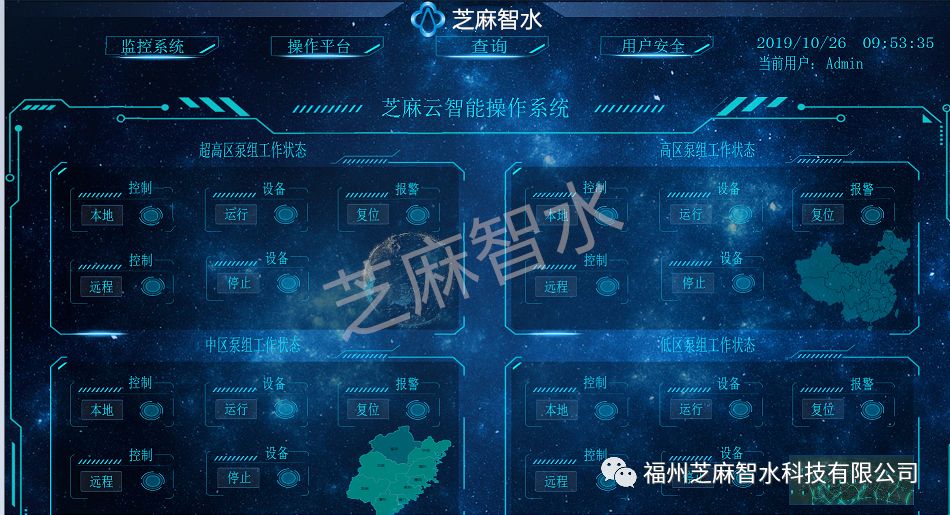

      以设备操作功能为例能实现对超高区泵组、高区泵组、中区泵组、低区泵组的控制。能实现四组泵组的本地/远程控制、运行/停止控制以及报警复位功能。

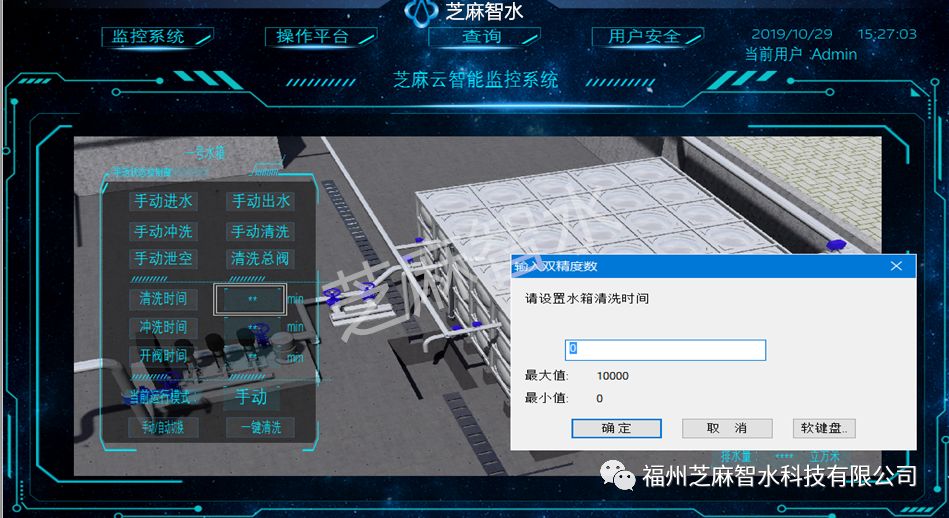

       点击“操作平台”中的一号水箱按钮,可以通过按钮实现一号水箱阀门的手自动操作和一键清洗功能,同时也可以设置水箱的清洗与冲洗的时间。点击手动/自动切换实现进水阀、出水阀、冲洗阀、清洗阀、泄空阀、清洗总阀的手自动切换操作。


3.查询界面



系统首页界面,点击“查询”按钮,下拉显示报警记录/实时报警/操作日志功能

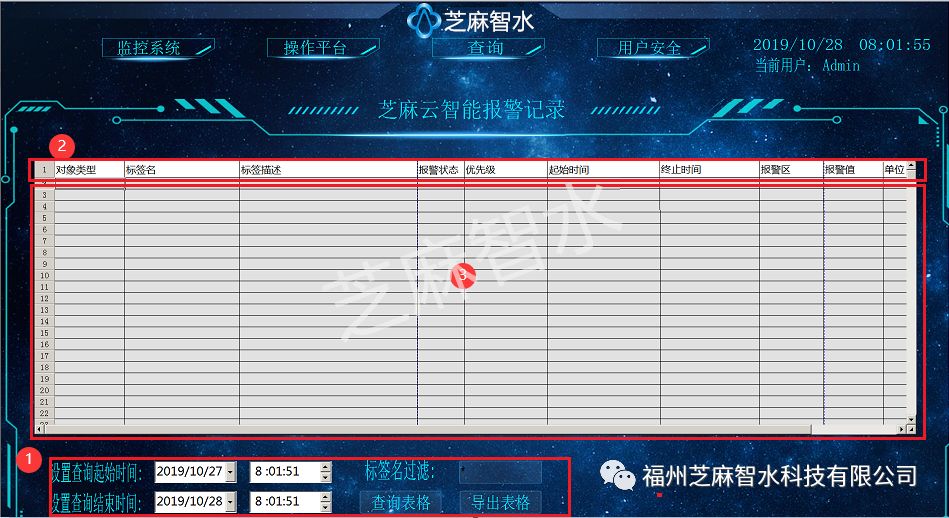

在点击“查询”后显示下拉框点击报警记录,报警记录功能框有三个部分,分别为:
①功能选项框:提供时间选择以及查询导出等功能;
②信息展示框:展示实时报警记录的标签名、标签描述、报警状态、优先级、起止时间等信息;
③报警记录框:显示实时的报警数据。

按照以上步骤查询所需操作记录后,若需要将查询的数据进行保存,可点击“导出表格”按钮,选择保存路径进行保存,保存格式为xls格式,若还要对操作区间内的操作进行筛选,可点击标签名过滤,输入需要过滤的关键词,点击确认再查询,即可获得需要的信息。

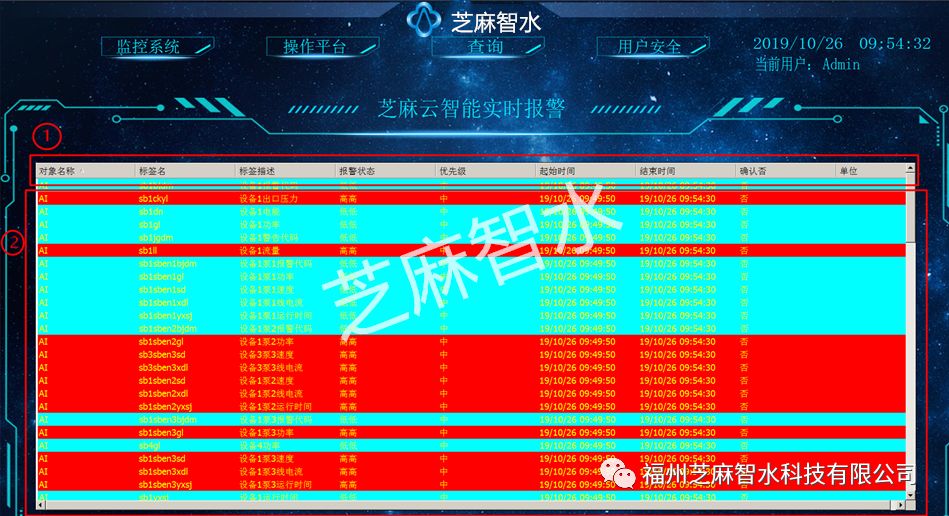

点击“查询”后显示下拉框点击实时报警,实时报警功能框有两个部分,分别为:
①信息展示框:展示实时报警记录的标签名、标签描述、报警状态、优先级、起止时间等信息;
②报警记录框:显示实时的报警数据。

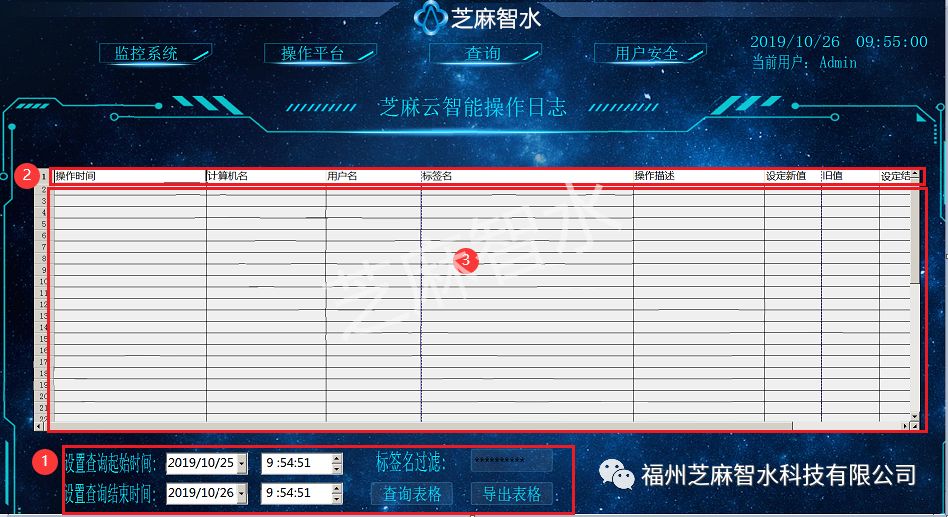

点击“查询”后显示下拉框点击操作日志,操作日记功能框框有三个部分,分别为:
①功能选项框:提供时间选择以及查询导出等功能;
②信息展示框:展示操作记录数据的时间、操作用户信息、操作标签名、操作属性等信息;
③操作记录框:显示所查询的操作历史数据。

使用操作日志功能,选择想要查询的操作时间区间,点击查询表格按钮,若需要将查询的数据进行保存,可点击“导出表格”按钮,选择保存路径进行保存,保存格式为xls格式,若还要对操作区间内的操作进行筛选,可点击标签名过滤,输入需要过滤的关键词,点击确认再查询,即可获得需要的信息。


4.用户安全界面

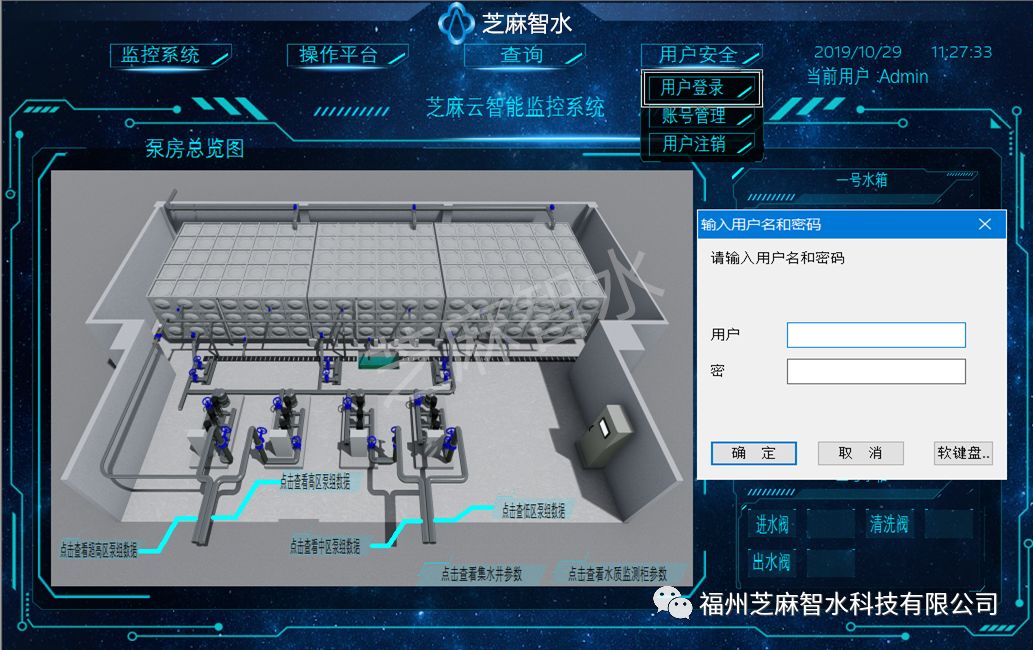

进入系统前需要输入账号、密码。

点击用户安全中“用户注销”按钮,即可直接注销。



用户登入后,点击账号管理,即可实现对用户账户及名下账号管理。
